某高鐵隧道位于遼寧省喀左縣境內，隧道全長9490m。隧道貫通后，經澆筑底座板及自密實混凝土，并完成鋪軌。在進行軌道精調小車靜態數據采集時，發現該隧道仰拱部分區域出現疑似上拱的情況，最大上拱量為9.6mm。

經分析，隧道的施工擾動，改變了隧道圍巖的地層及水文地質環境，打破了原有平衡，基底圍巖主要是凝灰質砂巖，巖體破碎，具有膨脹性，這一環境的變化，從而造成具有一定膨脹性的隧道基底地層發生不均勻變形，引起隧道仰拱變形。

為控制仰拱變形量在規范允許范圍內，經相關單位研究后決定采用主要以預應力錨桿和袖閥管注漿相結合的方式進行處理。

先施工預應力錨桿的作用為拉住軌道板，防止注漿壓力作用和泥灰?guī)r膨脹作用上拱；袖閥管注漿的作用是改變地下水環境，降低地基中的含水率，修復基底因施工預應力錨桿對地基結構產生的破壞，同時，采用雙液注漿更能有效加固因開挖隧道后地下水環境改變?cè)斐傻幕�底軟弱地層�?/span>

具體處理方案為：

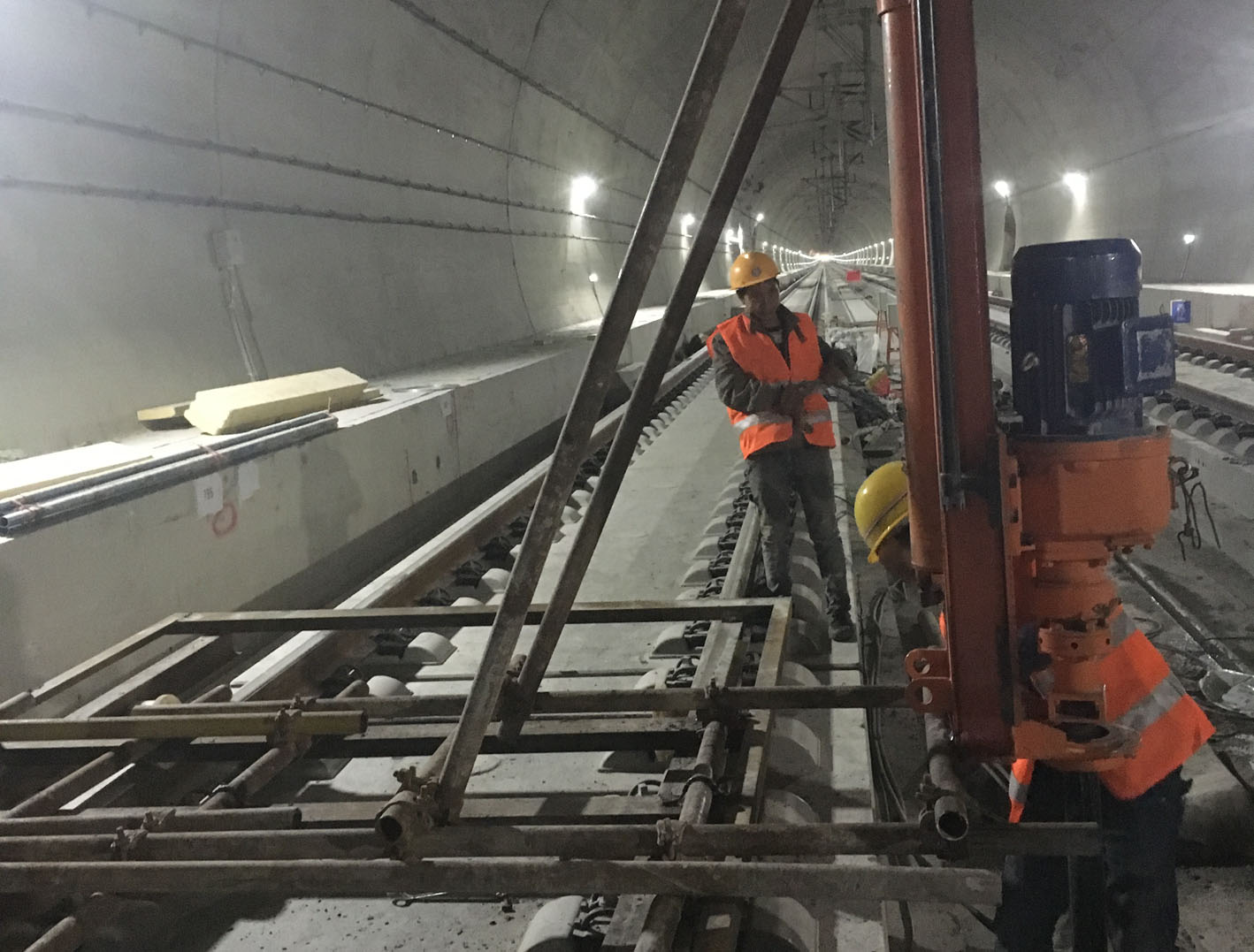

1）、需要對仰拱變形進行控制，采取預應力錨桿與鋼質袖閥管注漿組合措施。

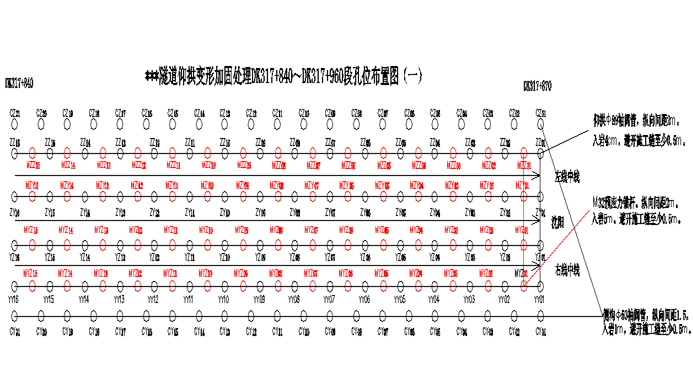

預應力錨桿的布孔：預應力錨桿結構（全長粘結型預應力錨桿）設計荷載為200kN，錨桿采用φ32 高強精軋螺紋鋼筋，按照錨固端長度深入基巖5m 控制，每個斷面共計4處，縱向布孔間距2m（如圖1所示）。

袖閥管注漿的布孔：仰拱上拱段設置Φ89鋼質袖閥管，按照錨固端長度穿透軟弱層不小于4m控制，分別布設在軌道板兩側，每個斷面共計4處，縱向間距2m（如圖1所示）。

2）、為增強整體受力，設置縱梁，與預應力錨桿、袖閥管形成共同受力體系。

配合鋼質袖閥管，設置4處縱梁，設置在軌道底座板兩側，縱梁高度30cm，寬30cm。鋼質袖閥管管頂嵌入縱梁20cm，并與縱梁主筋有效焊接。袖閥管注漿采用水泥漿，注漿壓力0.2～0.5MPa�？v梁每12m設置一道施工縫，與仰拱及二襯的縫對齊；

施工完預應力錨桿、袖閥管注漿后，對錨桿、袖閥管注漿的效果按規范進行了檢測，均滿足設計及規范要求。并進行軌道精調小車靜態檢測，在處理之前的檢測數據中，最大的上拱量為9.6mm，在加固處理一個月的時間后，最大上拱量為0.49mm，測點為0317840S3，最大下沉量為0.34mm，檢測數據均滿足設計指標。

通過本工程實例，在具有膨脹性凝灰質砂巖等復雜地質條件下，采取預應力錨桿與鋼質袖閥管注漿相接合的處理措施，能有效對鐵路隧道仰拱變形進行處理，使變形達到可控。

當遇地下水含量豐富、地層結構不穩定，進行袖閥管注漿時，受到擾動易出現嚴重的塌孔現象，導致錨桿和袖閥管很難下至設計深度。

施工時，可采用雙液注漿，即漿液除水泥外，再摻入其它化學漿液，能有效的控制漿液的凝固時間，在極短的時間內能起到快速凝固，通過兩到三次成孔的施工方法，能有效的解決在富水、軟弱、地層結構不穩定土層中的鉆孔難問題，是一項值得推廣的施工技術。
